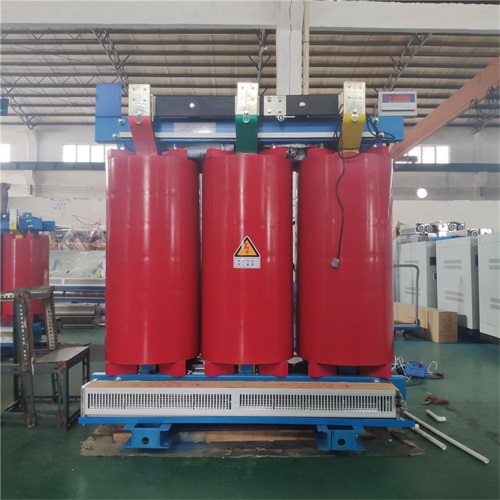

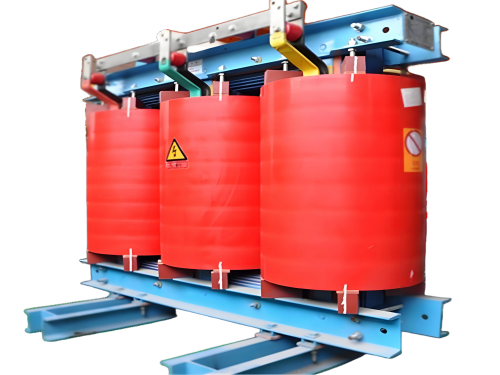

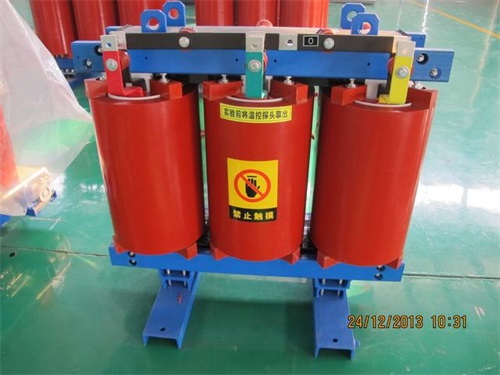

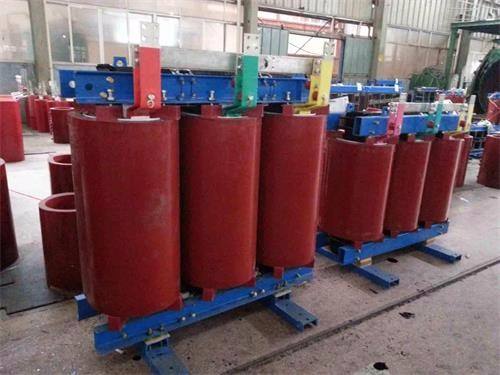

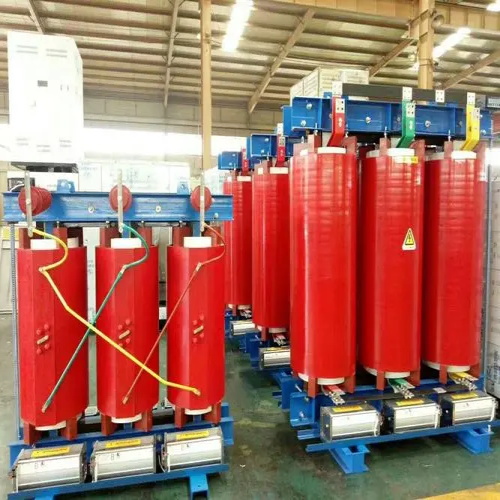

安庆SCB10-500KVA/10KV/0.4KV干式变压器

变压器型号：SCB10-500KVA/10KV/0.4KV

变压器规格：SCB10-500KVA/10KV/0.4KV

介绍摘要：　　SCB10干式变压器根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。　　1、45o全斜步进接缝铁心　　铁心采用进口的高导磁优质晶粒取向冷轧硅钢片，45o全斜步进接缝，采用特殊的方管拉板结构，心柱采用绝缘带绑扎;表面采用特殊树脂涂覆以防潮防锈，有效地降低

咨询热线：137-0635-4419

产品详情：

　　SCB10干式变压器根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

　　1、45o全斜步进接缝铁心

　　铁心采用进口的高导磁优质晶粒取向冷轧硅钢片，45o全斜步进接缝，采用特殊的方管拉板结构，心柱采用绝缘带绑扎;表面采用特殊树脂涂覆以防潮防锈，有效地降低了空载损耗、空载电流和铁心噪声。

　　2、多层分段圆筒式高压线圈

　　高压绕组导体采用F级绝缘的铜导线绕制，以长短切玻璃纤维毡做增强填料，在真空状态下(1 - 3mbar)用环氧树脂混合料浇注而成。有效地抑制局部放电现象产生，局部放电量不超过5PC。

　　3、纵向气道箔式结构低压线圈

　　低压线圈采用优质箔导体在自动箔绕机上绕制，氩弧保护焊，焊接精度高;预浸DMD作为层间绝缘，内外部采用预浸玻璃丝布作为绝缘，上下端部用环氧树脂封死，然后进固化炉整体固化，防潮性能好。

　　4、坚固美观的保护外壳

　　IP20可防止直径大于12mm的固体进入，可抵抗意外撞击;IP23除具有IP20的功能外，还可防止与垂直线成60o角以内的水滴流入，适合户外安装使用;可定制。

　　5、完善的温度保护控制装置

　　过热保护装置主要通过预埋在低压线圈内的PT热敏电阻实现变压器温度检测与控制。变压器运行过程中巡回显示三相绕组温度值;显示*热一相绕组的温度值;起温报警跳闸;声光警示、风机启动;风机过载保护及计算机接口。
